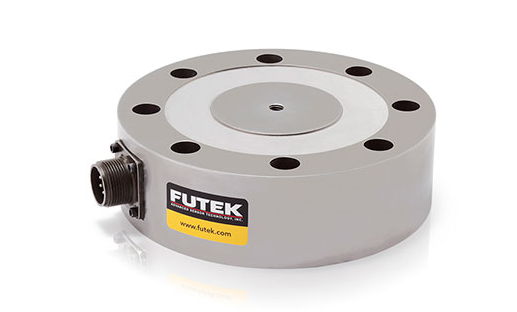

本文詳細解析稱重傳感器與PLC（可編程邏輯控制器）的硬件連接方案和軟件配置要點，涵蓋模擬量、數字量?jī)煞N主流接口方式，并提供接地保護、信號隔離等關鍵注意事項，幫助工程師實現穩定可靠的稱重測量系統集成。

連接方案選擇的工程挑戰

在工業自動化項目中，稱重系統與PLC的集成質量直接影響測量精度和穩定性?，F(xiàn)場數據表明，約35%的稱重測量問題源于不恰當?shù)男盘?hào)連接方式。面對不同輸出特性的稱重傳感器和多樣化的PLC接口，工程師需要根據實際需求選擇最優連接方案。

常見連接難題包括：

• 信號衰減：長距離傳輸導致毫伏級信號失真

• 接地環路：不同設備間電勢差引入干擾
• 阻抗失配：傳感器輸出與PLC輸入特性不兼容
• 電源波動：激勵電壓不穩影響傳感器輸出

這些問題的有效解決，需要從硬件接口和軟件配置兩個維度進行系統設計。

模擬量連接方案詳解

4-20mA電流環連接

適用場景：

• 傳輸距離超過30米的工業現場
• 存在較強電磁干擾的環境
• 需要簡化布線的應用場合

接線要點：

1. 采用雙絞屏蔽電纜（線徑≥0.75mm2）
2. 屏蔽層單端接地（通常在PLC側）
3. 在傳感器端串聯250Ω精密電阻（將電流轉換為1-5V電壓）

參數配置：

• PLC模擬量輸入模塊選擇電流模式
• 量程下限對應4mA（通常設為0kg）
• 量程上限對應20mA（設為最大稱量值）

0-10V電壓信號連接

適用場景：

• 傳輸距離小于15米的控制柜內
• 多路傳感器共用電源的集中測量
• 對成本敏感的輕型應用

接線要點：

1. 使用獨立導線（避免與其他信號線并行）
2. 電源負極與信號負極共用參考地
3. 在PLC輸入端并聯0.1μF濾波電容

參數配置：

• 選擇電壓輸入模式
• 設置10V對應滿量程值

• 啟用數字濾波（時間常數建議50-100ms）




數字接口連接方案

RS485 Modbus RTU連接

硬件配置：

1. 采用菊花鏈拓?fù)洌ㄗ铋L(zhǎng)1200米）
2. 終端電阻匹配（兩端接120Ω電阻）
3. 屏蔽層兩端接地（需確保等電位）

軟件設置：

• 波特率統一設置（9600/19200/38400bps）
• 數據格式配置（8數據位、1停止位、無校驗）
• 輪詢周期優化（避免總線擁堵）

高速數字脈沖接口

連接規范：

1. 使用雙絞差分信號線（如CAT5e）
2. 信號線長度不超過10米
3. 配置PLC高速計數器模塊

參數匹配：

• 脈沖當量校準（kg/脈沖）
• 采樣頻率設置（高于傳感器輸出頻率）
• 啟用噪聲抑制功能

關鍵注意事項

接地保護系統設計

1. 建立單點接地參考（推薦在PLC機柜）
2. 接地電阻小于4Ω（測量接地樁與大地間）
3. 避免形成接地環路（特別在多傳感器系統）

信號隔離措施

1. 采用隔離變送器（消除共模干擾）
2. 安裝信號調理器（提升信號質量）
3. 使用磁電隔離模塊（阻斷地環路）

環境適應性處理

1. 溫度補償（對傳感器和電纜同時補償）
2. 防潮密封（接線盒IP等級不低于IP65）
3. 機械應力消除（使用柔性電纜過渡）

調試與校準流程

硬件調試步驟

1. 空載零點校準（去除皮重影響）
2. 滿量程標定（使用標準砝碼）
3. 線性度驗證（至少5個測試點）

軟件參數配置

1. 濾波算法選擇（移動平均/中值濾波）
2. 采樣周期設定（與機械振動頻率錯開）
3. 異常值處理（設置合理閾值）

穩定性測試方法

1. 24小時漂移測試（變化應＜0.05%FS）
2. 溫度循環測試（-10℃~50℃環境）
3. 抗干擾測試（施加典型現場干擾源）

故障診斷與排除

常見故障現象分析

1. 信號跳變：檢查接地系統/屏蔽層連接
2. 讀數漂移：驗證電源穩定性/溫度影響
3. 通信中斷：檢測終端電阻/波特率設置

診斷工具應用

1. 示波器觀察信號波形
2. 萬用表測量回路阻抗
3. 協議分析儀解析通信數據

預防性維護建議

1. 每月檢查接線端子緊固度
2. 每季度校準一次零點
3. 每年全面檢測系統精度

系統優化方向

精度提升策略

1. 采用六線制接法（補償導線電阻）
2. 增加參考傳感器（差分測量）
3. 實施動態補償算法

可靠性增強方案

1. 冗余設計（雙傳感器備份）
2. 狀態監測（實時診斷傳感器健康度）
3. 故障預測（基于歷史數據分析）

結語：構建穩定可靠的稱重測量鏈

稱重傳感器與PLC的高質量連接，是確保工業稱重系統精準可靠的基礎環節。工程師需要綜合考慮信號特性、傳輸距離、環境干擾等多重因素，選擇最適合的接口方案。記住，優秀的系統集成不僅需要正確的硬件連接，還需要精細的軟件配置和嚴格的調試流程。

在實際工程中，建議遵循"設計-驗證-優化"的閉環工作流程：先根據理論設計連接方案，再通過實際測試驗證效果，最后基于測試數據持續優化系統性能。只有將嚴謹?shù)墓こ趟季S與豐富的實踐經驗相結合，才能打造出穩定可靠的稱重測量解決方案。
