核心要點摘要：壓力傳感器信號干擾問題90%源于電磁干擾、接地不良和電源波動三大原因。本文提供5種經過工程驗證的解決方案，包括屏蔽技術、濾波處理和接地優化等，幫助快速定位并消除干擾源。

在工業自動化控制系統中，壓力傳感器信號干擾會導致測量值跳變、控制系統誤動作等嚴重問題。某化工廠曾因壓力信號受干擾導致批次產品報廢，直接損失超50萬元。資深工程師總結發現，只要掌握干擾產生機理和應對方法，90%的信號干擾問題都能在現場快速解決。本文將分享這些實用解決方案。

一、壓力傳感器信號干擾的典型表現

1.1 常見干擾現象

• 測量值無規律跳動（±5%FS以上）
• 信號基線出現50Hz工頻波動
• 輸出信號中混疊高頻噪聲

• 零點漂移超出標稱范圍

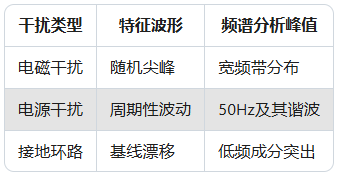

1.2 干擾源定位方法

二、五大干擾源及解決方案

2.1 電磁干擾（EMI）抑制

產生原因：變頻器、繼電器等設備產生的電磁輻射

解決方案：

• 使用雙層屏蔽電纜（屏蔽層覆蓋率≥85%）
• 電纜走線避開強電線路（最小間距30cm）

• 在信號線兩端加裝磁環（100MHz以上抑制效果達15dB）




2.2 接地系統優化

常見錯誤：

• 多點接地形成環路
• 接地電阻過大（＞4Ω）

改進措施：

1. 采用單點接地系統
2. 使用銅排建設獨立接地網

3. 接地線截面積≥2.5mm2




2.3 電源凈化處理

測試數據：

推薦方案：

• 為傳感器供電配置π型濾波器

• 重要場合采用隔離DC/DC模塊




三、進階處理方案

3.1 信號調理技術

• 硬件：安裝截止頻率可調的有源濾波器

• 軟件：采用數字滑動平均算法（窗口寬度建議8-16點）




3.2 系統級防護

• 控制柜內強弱電分區布置
• 敏感信號線采用金屬穿線管

• 安裝浪涌保護器（響應時間≤1ns）




四、現場調試 checklist

1.  檢查電纜屏蔽層連續性
2.  測量接地電阻（目標值＜1Ω）
3.  用示波器觀察電源紋波
4.  進行頻譜分析定位干擾源

5.  驗證信號處理算法參數

6.


五、常見問題解答

Q：如何判斷干擾來自傳感器還是線路？A：短接傳感器輸入端，若干擾依然存在，則問題出在傳輸環節。

Q：模擬量信號和數字量信號哪個抗干擾能力強？A：數字信號（如RS485）在相同條件下抗干擾能力比4-20mA模擬信號高20dB。

Q：信號隔離器真的有效嗎？A：優質隔離器可提供1500V以上的隔離電壓，能阻斷90%以上的地環路干擾。

總結

壓力傳感器信號干擾的解決需要系統化思維，從電磁屏蔽、接地優化、電源凈化三個維度入手。通過文中的5種解決方案和調試checklist，工程師可以快速定位并消除絕大多數干擾問題。記住，良好的系統設計比事后補救更重要，建議在新項目規劃階段就考慮這些抗干擾措施。
