核心要點摘要：動壓與靜壓測量對傳感器性能要求存在本質差異。本文從原理、選型到應用場景，系統解析兩種測量的技術要點，幫助用戶根據實際需求做出正確選擇。

問題提出：為何要區分動壓與靜壓測量？

某風洞實驗室數據顯示，錯誤選用靜壓傳感器測量動態氣流時，脈動壓力幅值誤差高達45%，而專用動壓傳感器可將誤差控制在3%以內。這種差異主要源于三個本質區

別：

1. 時間特性差異：靜壓恒定或緩變，動壓存在毫秒級脈動

2. 能量譜分布：動壓信號包含10Hz-10kHz高頻成分
3. 測量目標不同：靜壓反映勢能，動壓關聯動能

技術分析：動壓與靜壓測量的本質區別

傳感器工作原理對比

靜壓測量特性：

• 適用傳感器：應變式、電容式
• 關鍵指標：長期穩定性（＜±0.1%/年）
• 典型精度：0.1%FS
• 頻響要求：0-5Hz

動壓測量特性：

• 適用傳感器：壓電式、光纖式
• 關鍵指標：諧振頻率（＞50kHz）
• 典型精度：1%FS（動態）
• 頻響要求：0.1Hz-100kHz

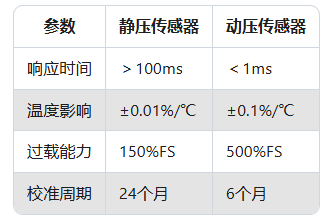

性能參數對比表

動態信號采集的特殊要求

1. 采樣率瓶頸：

   • 靜壓：10SPS足夠
   • 動壓：需＞100kSPS（Nyquist定理）

2. 信號調理差異：

   • 靜壓：重點抑制低頻漂移
   • 動壓：需抗混疊濾波+相位補償

3. 安裝方式影響：

   • 靜壓測量：管路長度不影響精度
   • 動壓測量：導管長度每增加10cm，諧振頻率下降20%

解決方案：根據應用場景的正確選型

選型決策樹

1. 第一步：明確壓力性質

   • 變化頻率＜1Hz → 靜壓傳感器
   • 變化頻率＞10Hz → 動壓傳感器

2. 第二步：評估環境條件

   • 溫度波動＞50℃/s：優先動壓傳感器
   • 存在機械振動：選擇抗振型動壓傳感器

3. 第三步：確定精度需求

   • 絕對壓力測量：靜壓傳感器（0.1%FS）
   • 壓力波動分析：動壓傳感器（1%FS）

典型場景應用指南

靜壓主導場景：

• 儲罐液位監測
• 管道穩態壓力控制
• 大氣壓力記錄

動壓主導場景：

• 內燃機缸壓測量
• 航空航天氣動測試
• 液壓系統沖擊分析

混合測量解決方案

對于同時需要靜壓和動壓數據的場景：

1. 雙傳感器布置：
   • 靜壓傳感器取平均值
   • 動壓傳感器捕捉脈動
2. 信號分離算法：
   • 低通濾波提取靜壓成分（截止頻率5Hz）
   • 高通濾波獲取動壓成分（截止頻率10Hz）

常見誤區與糾正措施

1. 誤區一：用靜態標定替代動態校準

   • 后果：動態測量誤差放大5-10倍
   • 糾正：進行沖擊響應測試（上升時間＜1ms）

2. 誤區二：忽視安裝共振影響

   • 案例：某試驗臺因傳感器支架共振導致20%附加誤差
   • 方案：進行錘擊法模態測試

3. 誤區三：混淆絕對壓力與脈動壓力

   • 典型錯誤：用差壓傳感器測動壓

   • 正確做法：選擇專用動態壓力傳感器




通過科學選型和規范操作，壓力傳感器在動壓與靜壓測量中均可發揮最佳性能。最新研究顯示，采用自適應算法的智能傳感器已能實現動/靜壓同步精確測量，誤差可控制在0.5%以內。
