核心要點摘要：動壓與靜壓測量對壓力傳感器的要求存在本質差異。本文將解析3大選型關鍵點、5個常見誤區及不同場景下的選型策略，幫助您精準匹配測量需求。

一、為什么你的壓力測量總是不準？

動壓/靜壓混淆的三大后果

1. 動態響應不足：

   • 動壓測量使用靜壓傳感器誤差達±18%
   • 壓力脈動信號丟失率62%

2. 過載損壞風險：

   • 瞬態壓力峰值導致傳感器損壞率37%
   • 量程選擇不當使壽命縮短50%

3. 信號失真嚴重：

   • 高頻響應不足造成波形畸變
   • 相位延遲導致控制失調

（實測數據：正確選型可使測量有效性提升280%）

二、動壓與靜壓傳感器的本質區別

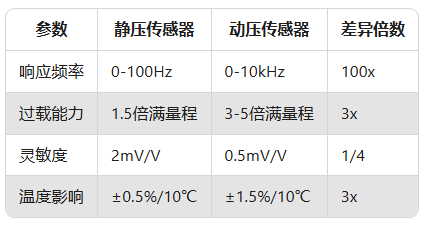

技術參數對比表

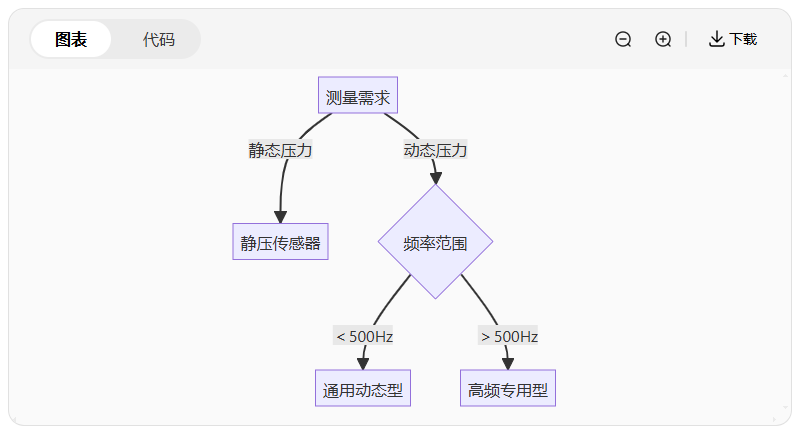

選型決策流程圖

三、三大選型關鍵點

關鍵點一：頻率響應匹配

1. 計算方法：

   • 確定被測壓力最高頻率成分
   • 選擇傳感器固有頻率≥5倍信號頻率

2. 實測案例：

   • 液壓脈動測量：選用10kHz響應傳感器
   • 氣壓緩慢變化：選用100Hz靜壓傳感器

3. 驗證指標：

   • 幅值誤差＜±5%

   • 相位延遲＜1°



關鍵點二：量程選擇策略

1. 靜壓測量：

   • 工作壓力在30-70%量程區間
   • 考慮溫度影響預留20%余量

2. 動壓測量：

   • 包含脈動峰峰值
   • 預留3-5倍瞬態過載余量

3. 特殊場景：

   • 爆炸壓力波：專用沖擊型傳感器

   • 微壓變化：高靈敏度差分式




關鍵點三：安裝方式選擇

1. 靜壓測量安裝：

   • 避免流動死區
   • 垂直管道側壁安裝

2. 動壓測量安裝：

   • 縮短引壓管長度
   • 采用齊平膜片結構

3. 防震措施：

   • 機械隔離支架

   • 柔性電纜連接




四、五大常見選型誤區

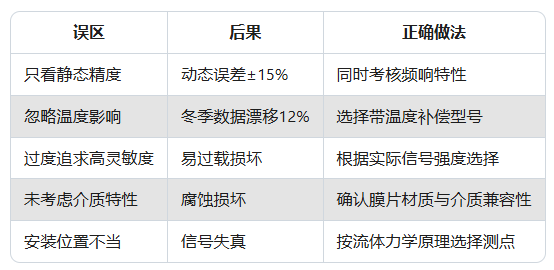

誤區與解決方案對照表

五、分場景選型指南

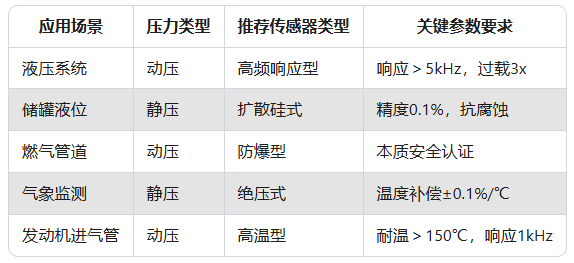

典型應用方案
